    4KカメラとPKSHA独自のAIモデルを融合し、ナンバーや車体を識別する在車検知システムです。

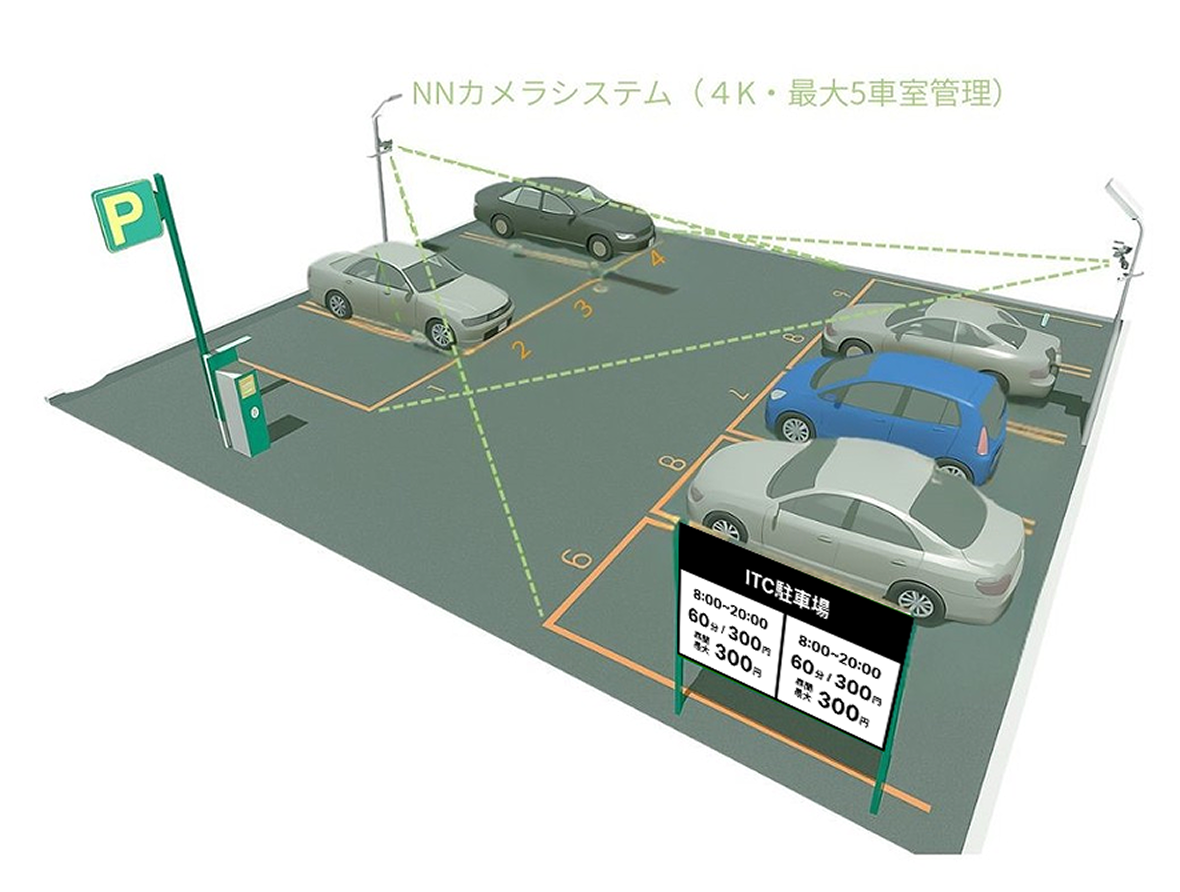

    NNカメラシステムイメージ

    アイテックのNNカメラシステム

    カメラ式ロックレスの導入におけるよくある不安を解消。

    特長1. 幅広い環境で採用可能

    アイテックの現場理解、ロックレス導入知見を活用し様々な環境に適応。

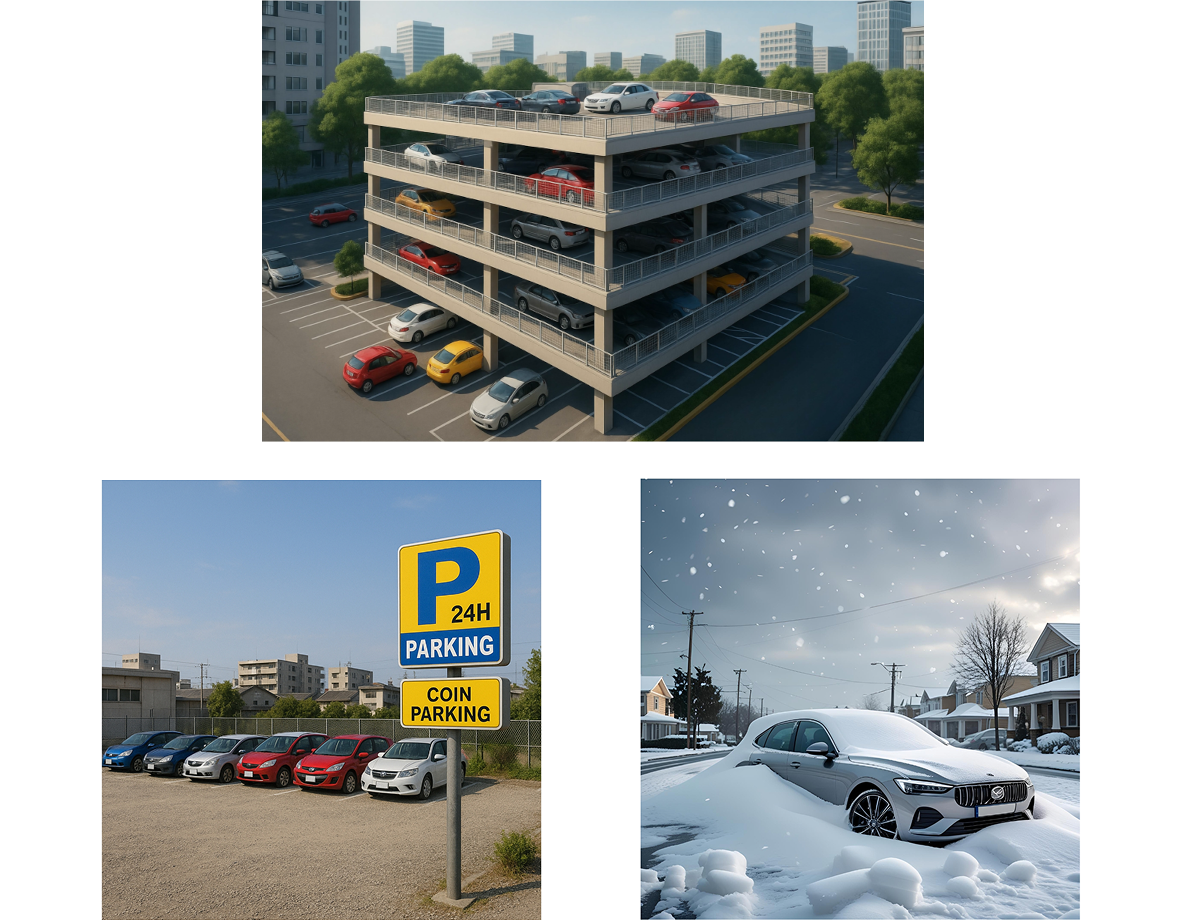

    様々な環境への適応例
    1. 路床を選ばない

    センサーを埋設できない駐車場でも有効。
    砂利敷き駐車場、コンクリート駐車場、緑化駐車場、ロードヒーティングを施した駐車場でも対応可能。

    2. ほとんどの駐車場に導入可能

    来客用駐車場や既存の自走式駐車場にも対応可能。車室ごとの工事が不要で、設置工数も少ない。

    3. 雪国でも安心

    駐車中に雪がかまくら状に積もっても、AIカメラが車体を検知。除雪作業も安全に行えます。

    特長2. 検知率の課題をクリア

    カメラが一時的に遮られても車両検知の継続を実現。

    万が一、障害物により一時的にナンバーを認識できない期間があっても、AI判定により遮蔽解消後に同一ナンバーを認識すれば入庫継続と判断します。

    検知率実証実験グラフ

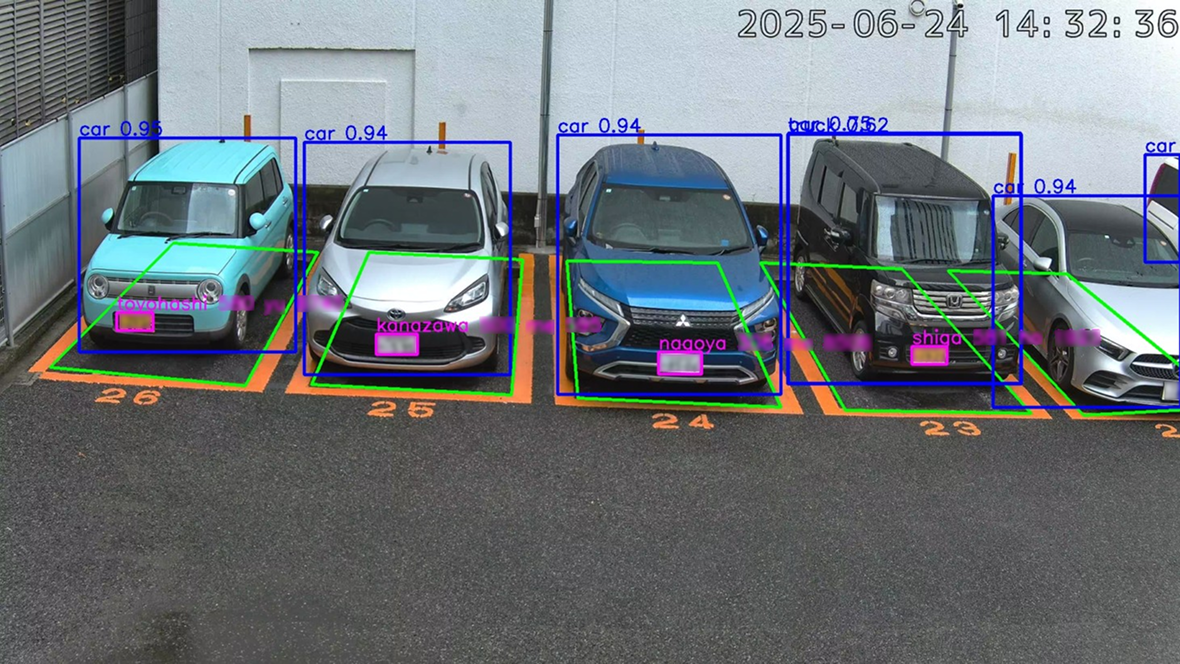

    車体検知画像（日中）

    車体検知画像（日中）

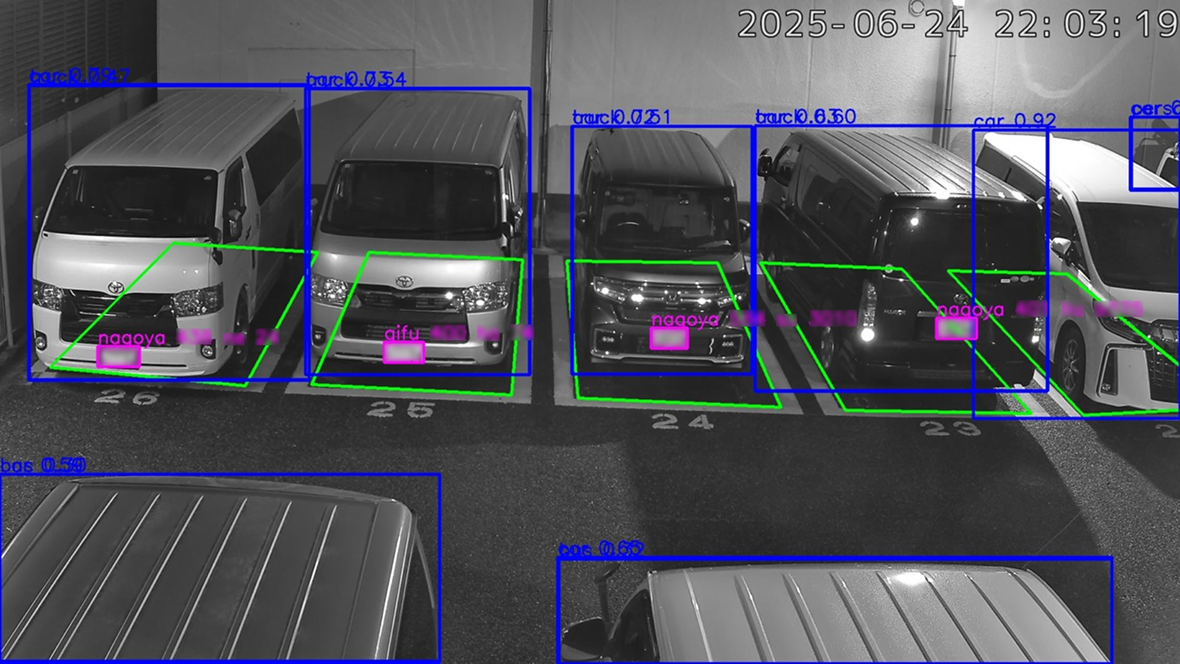

    車体検知画像（夜間）

    車体検知画像（夜間）

    特長3. 未精算出庫にも対応

    アイテックのロックレスの逃避率は、0.4%と業界最少水準。

    自社の出庫記録課で、未精算の出庫情報を一元管理することにより、PDCAサイクルを実現。

    その結果、追跡業務の効率化や通知システムの改善が進み、逃避率は0.4%と業界最少水準。

    逃避率グラフ

    特長4. その他

    カメラだけで導入可能

    ロック板やセンサーポール、ループコイルなどの物理設備は不要。4Kカメラだけで駐車場管理ができるため、施工が簡単で低コスト。

    施工費を大幅削減

    従来のナンバー認識ポールシステムと比べ、設置費用を大幅に抑えられます。

    技術融合による高性能システム

    ロックレス分野のパイオニアであるアイテックの知見と、PKSHAの最先端AI技術を融合。他社にはない“痒いところに手が届く”NNカメラシステムを実現。

    カメラ1台で最大5車室をカバー

    4Kカメラを車室正面に設置することで、最大5台分の車室を同時に撮影・管理可能。広範囲カバーにより、さらなるコスト削減を実現。

    柔軟なハイブリッド設置に対応

    横並びの多数車室は4Kカメラで一括管理し、離れた少数車室は従来のナンバー認識ポールで個別管理。両者を組み合わせることで、柔軟なハイブリッド運用設計が可能。

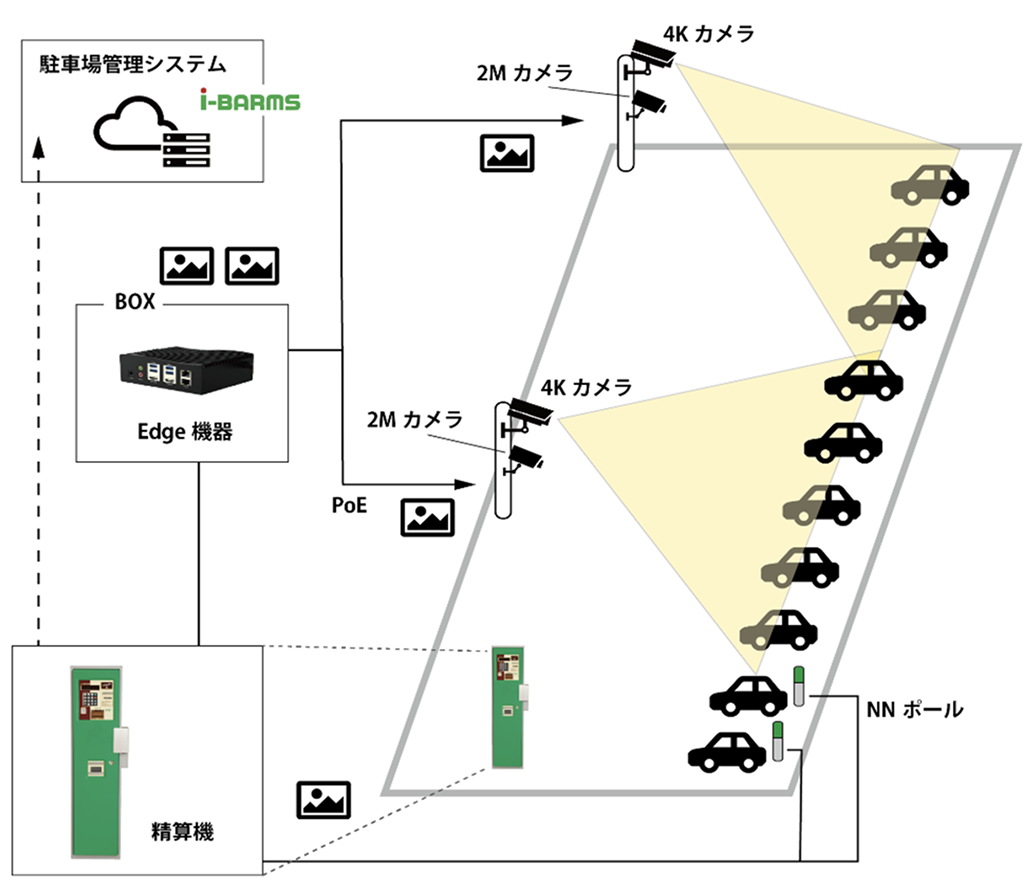

    ハイブリッド構成例

    ハイブリッド構成図

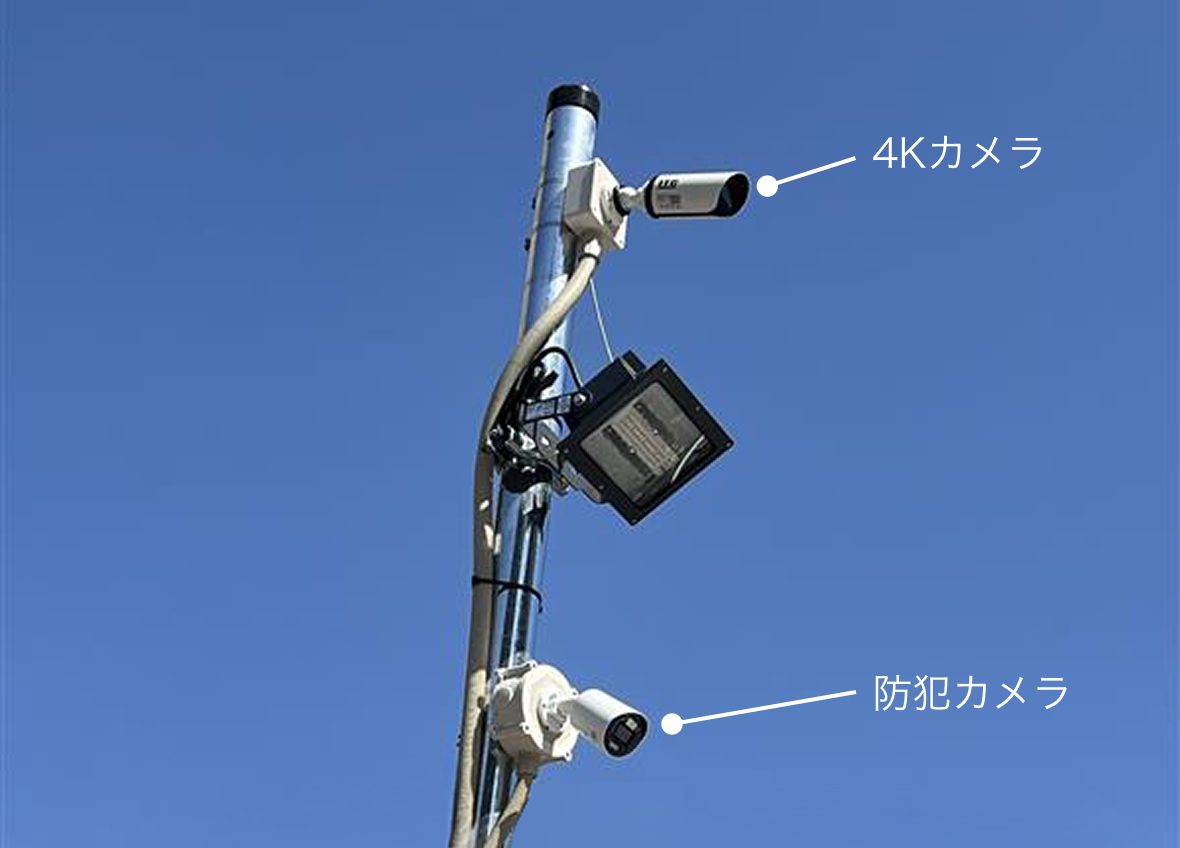

    カメラ設置例

    カメラ設置図

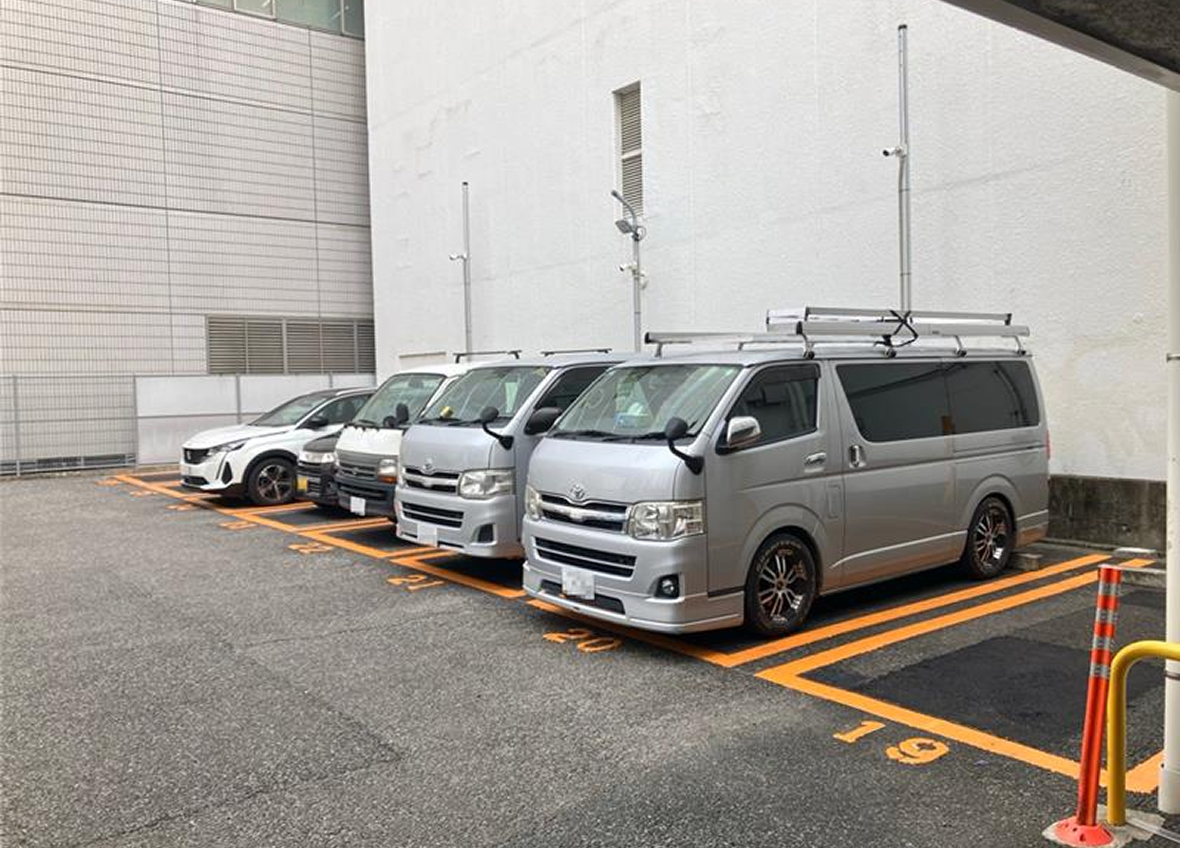

    NNカメラシステム駐車場

    NNカメラシステム駐車場写真

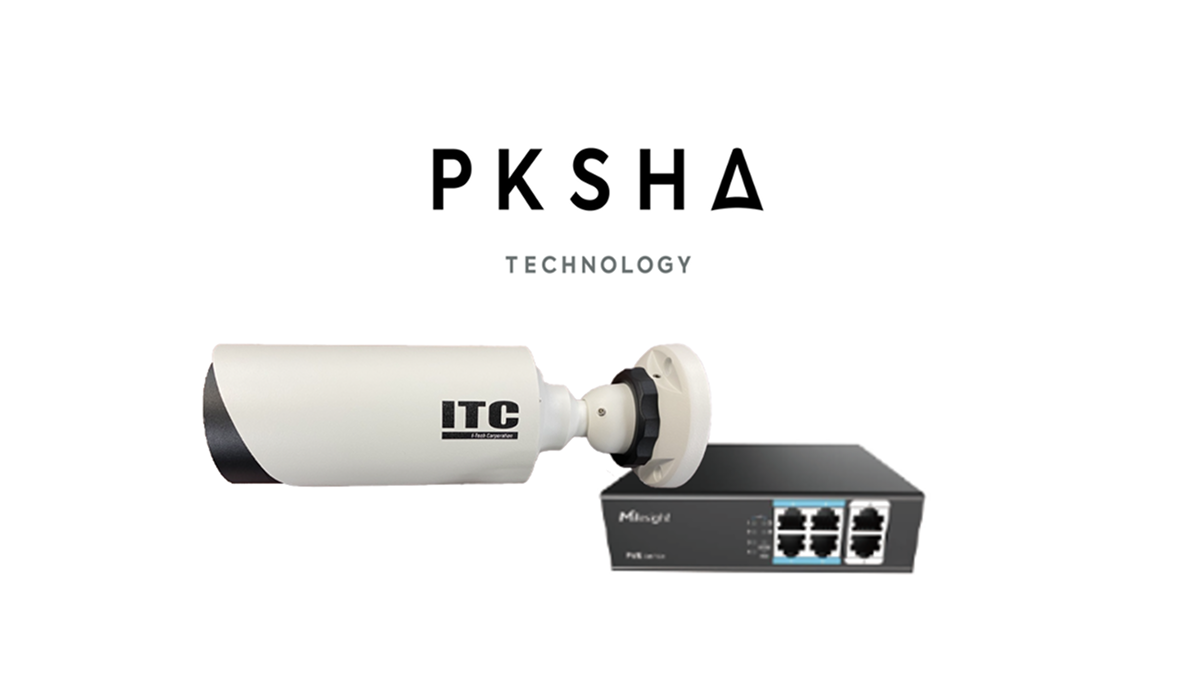

    4Kカメラと周辺機器の仕様

    4Kカメラ

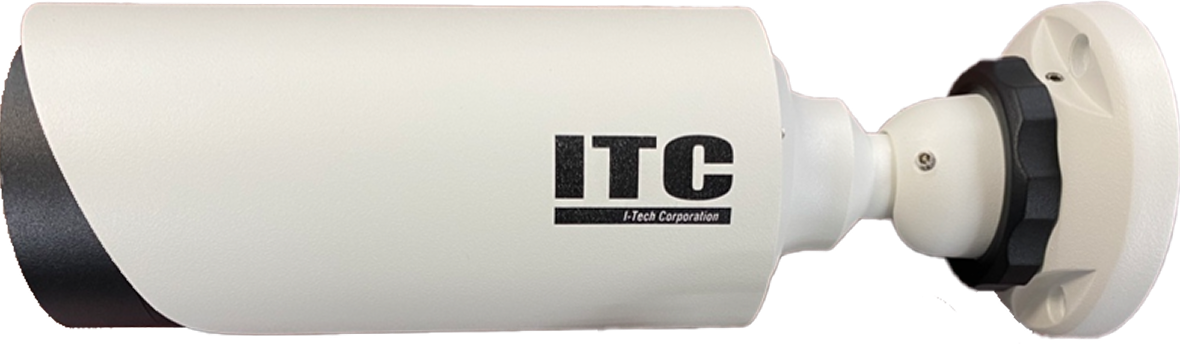

    4Kカメラ写真

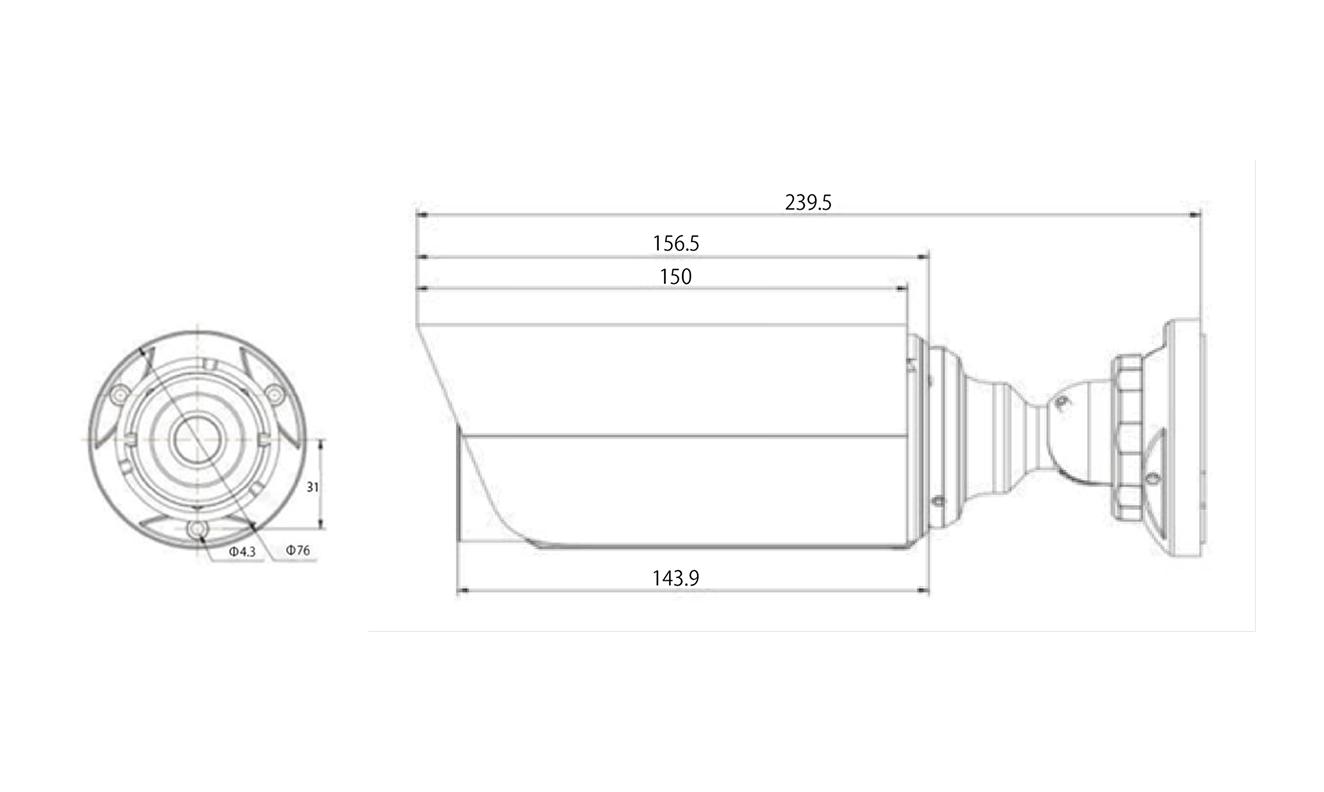

    4Kカメラ外観図

    4Kカメラ外観図

    標準仕様

    4Kカメラ
    イメージセンサー1/2.8型 プログレッシブ CMOS
    レンズ電動ズーム：2.7～13.5mm F1.4
    水平視野：107°～H33°
    垂直視野：58°～18°
    最低被写体照度カラー：0.012Lux@F1.4
    白黒：0Lux with IR on
    WDR120dB Super WDR
    シャッタースピード1/100000秒 ～ 1秒
    赤外線距離照射距離 50m
    デイ／ナイトモードデイ／ナイト／自動／カスタマイズ／スケジュール
    最大解像度3840×2160
    動作環境動作温度：-40℃～60℃
    動作湿度：0～95％（非凝縮）
    電源供給PoE（802.3af）／DC 12V ±10％
    消費電力6W MAX
    9W MAX（IRオン時）
    保護等級IP67 防水防塵性／IK10 耐衝撃性金属ハウジング
    サイズ・重量サイズ：Φ76mm × 239.5mm
    重量：825g
    Edgeデバイス
    ストレージRAM：LPDDR4x / LPDDR5、6GB
    ROM：UFS128GB
    電源供給DC 12V
    消費電力53W MAX
    サイズ135mm × 115mm × 55mm
    動作温度範囲-20℃～＋55℃
    PoEハブ
    ポート構成8×10/100Mbps PoEポート（RJ45）
    +2×100Mbpsアップリンクポート
    対応規格IEEE802.3 10Base-T
    IEEE802.3i 10Base-T
    IEEE802.3u 100Base-TX
    IEEE802.3x
    スイッチング性能スイッチング容量：2Gbps（非閉塞）
    パケット転送率：1.488Mpps（@64byte）
    電源電源内蔵
    AC100～240V、50-60Hz、2.2A
    PoE規格IEEE802.3af/at
    最大PoE給電最大給電：120W
    最大給電（1ポートあたり）：30W
    動作環境動作温度：-20℃～55℃
    動作湿度：10%～90%（結露なし）
    保護等級ポート雷保護：4KV 8/20us
    保護等級：IP30
    サイズ・重量サイズ：195mm(W) × 130mm(D) × 40mm(H)
    重量：0.7kg
    BOX
    サイズ・重量サイズ：372mm(W) × 172mm(D) × 600mm(H)
    重量：BOX本体11kg、ベース3kg
    材質：鉄

    ※標準仕様は2025/4/1現在。製品の仕様は予告なく変更される場合があります。
